Man Features

 Modularized design for flexible and scalable networks

 Support L3 multiple dynamic routing protocols such as

 RIP v1/v2, OSPFv2 and BGPv4, static routes and IP policy routing.

 Proprietary Protocol "Max Ring" (recovery time < 20ms),

 RSTP,STP and MSTP for network redundancy

 SNMPv3,IEEE 802.1X,HTTPS,and SSH to enhance network security

 Support VLAN and QoS

 Easy network management through web browser,CLI,Telnet/serial console,Windows

 utility and SNMP

 Industrial-grade design with -40 to +75°C operating temperature and redundant power  inputs

 Metal,IP40 protection

 Optional front and rear wiring brings convenience for different wiring environment

Overview

PT3728 series are modularized advanced managed gigabit L3 switches. They comply with industrial standards such

as the communication network of IEC 61850-3 and IEEE 1613. Hence they fully meet the requirements of intelligent

substations. They can provide 24/48 VDC or 110/220 VDC/VAC redundant power input, which make the power supply

on-site more flexible. Rear panel cabling design can meet the requirements of power system so that they can be widely

applied in the industrial fields such as electrical power, transportation and energy.

Features and Benefits

·Support L3 multiple dynamic routing protocols such as RIP v1/v2, OSPFv2 and BGPv4,

  static routes and IP policy routing.

·Support multicast routing protocols such as PIM-SM, PIM-DM and DVMRP

·Support DHCP Option 82 for distributing IP addresses through different policies

·Transmit multicast packets such as packets about IEC 61850 GOOSE or sampling value

·Support RSTP/STP/MSTP(IEEE 802.1w/D/s)

·Support IGMP Snooping for filtering multicast traffic

·Support port-based VLAN, IEEE 802.1Q VLAN and GVRP to perform network

  management easily

·Enhance the decision mechanism through QoS--IEEE 802.1p/1Q and ToS/DiffServ

·Adopt 802.3ad and LACP to optimize the network bandwidth

·Support IEEE 802.1X, HTTPS and SSL to enhance network security

·Support SNMP v1/v2c/v3 for different levels of network management

·Provide internal diagnosis to facilitate trouble location and removal

 · Lock ports to allow only the authorized MAC address to access

 ·Support powerful ACL and hardware L2 to L7 data filtration

 ·Support multi-port mirror for online debugging

 ·Export alarms about abnormal events through Email, systematic audio prompt or relay

 ·Support the alarm of the power-off event through the remote hardware or software

 ·Debug and configure through Web browser, Telnet or serial console

 ·Support LLDP for network topology discovery

 ·Support the port loopback protection function that effectively avoids the ring storm

 ·Prevent attacks and common viruses

Specifications

Standards:

IEEE 802.3 10BaseT

IEEE 802.3u 100BaseTX 100Base FX

IEEE 802.3ab 1000BaseTX

IEEE 802.3z 1000BaseSX/LX/LHX/ZX

IEEE 802.3x flow control

IEEE 802.1D STP

IEEE 802.1w RSTP

IEEE 802.1s MSTP

IEEE 802.1Q VLAN Tagging

IEEE 802.1p Class of Service

IEEE 802.1X Authentication

IEEE 802.3ad Port Trunk with LACP

Protocols:

IGMP V1/V2/V3, GVRP, SNMPV1/V2C/V3, DHCP client, DHCP Option 82,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNTP Server/Client

Power Requirements:

Input Voltage and Max Input Current:

Input Voltage:           24VDC(18~36VDC)

                                  48VDC(36~72VDC)

                                  110/220VAC(88~300V)

Input Current:            0.41A@24VDC,10W

0.21A@48VDC,10W

0.045A@220VAC,10W

Input Current(Max):   1.83A@24VDC,44W

0.91A@48VDC,44W

0.2A@220VAC,44W

Power consumption: maximum 45 Watts

Overload Current Protection: Present

Reverse Polarity Protection: Present

Power Connector: 5-contact terminal block

Relay Connector: 2-contact terminal block

Physical Characteristics:

Housing: Metal, IP40 protection

Dimensions (W*H*D): 440 x 44 x 325 mm

Weight: 5900g

Installation: 19-inch 1U rack installation

Environmental Limits:

Operating Temperature: -40 to 85°C (-40 to 185°F)

Storage Temperature:  -40 to +85°C (-40 to 185°F )

Ambient Relative Humidity:  5 to 95% (non-condensing)

MIB:

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

Bridge MIB, RSTP MIB, Private MIB, RMON MIB Group 1, 2, 3, 9

Flow Control:

IEEE 802.3x flow control, back pressure flow control

Switch Properties:

Priority Queues: 4

Max. Number of Available VLANs: 4094

VLAN ID Range:  VID 1 to 4094

IGMP Groups: 256

MAC Table Size: 8K

Interface

Uplink: 4 x RJ45/SFP Combo ports

RJ45: 10/100/1000BaseT auto negotiation

SFP slots: 100BaseFX or 1000BaseX

Downlink: 10/100BaseTX auto negotiation or 100BaseFX SFP slots

Console Port: RS-232(RJ45 connector)

Alarm Contact: 1 relay outputs with current carrying capacity of 1A@24VDC

Certifications:

Warranty Period: 5years

Electric automation: IEC 61850-3 IEEE 1613 IEC61000-6-2

EMI: FCC Part 15 EN55022 class A

EMS: IEC (EN) 61000-4-2 (ESD), level 4

IEC (EN) 61000-4-3 (electromagnetic field RS), level 4

IEC (EN) 61000-4-4 (EFT), level 4

IEC (EN) 61000-4-5 (Surge), level 4

IEC (EN) 61000-4-6 (RFT), level 4

IEC (EN) 61000-4-9 (impulse magnetic field), level 4

IEC (EN) 61000-4-8,100A/m continuous

IEC (EN) 61000-4-10 (damp oscillation magnetic field)

IEC (EN) 61000-4-11

(AC power temporary decrease, temporary immunity interruption)

Shock: IEC 60068-2-27

Freefall: IEC 60068-2-32

Vibration: IEC 60068-2-6

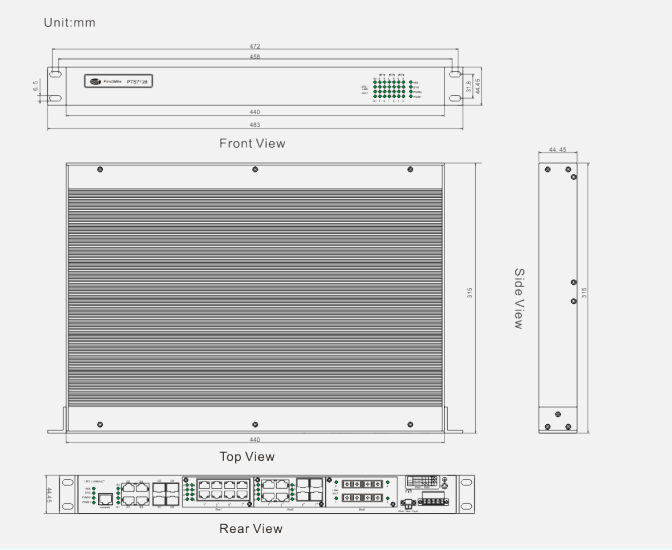

Dimensions

UNIT(mm)
